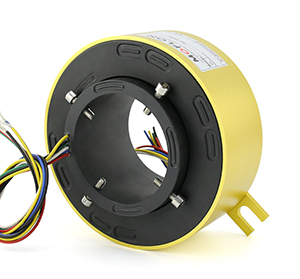

MT120215系列 标准整体式精密导电滑环

MT120215系列 标准整体式精密导电滑环

  • · 通孔直径为120mm(适用于<=120mm)的标准系列整体式精密导电滑环。*注意:如需<120mm的内孔,可通过加内衬轴套解决。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压

典型应用:

MT120215系列整体式精密导电滑环,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:多用于热熔胶喷胶机、热量表远传控制系统、自动化控制系统、自动切割机器人、粮油加工设备、造船机械设备、热处 理设备、摩擦行业机械设备、数码印花机、数控机床、灌装机、海运设施等任意需要360°旋转导电或传输各种控制信号的装置。

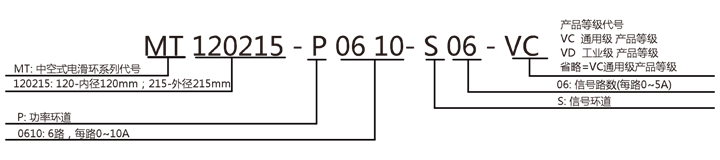

滑环型号订购说明:


滑环等级选型表
产品等级代号最高转速工作寿命接触材料
VC(通用级)150RPM1000万转贵金属
VD(工业级)250RPM2000万转镀金-镀金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度1000VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT120215系列过孔滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MT120215-S0202 68 MT120215-S36036 243
MT120215-P02102068 MT120215-P0610-S30630 243
MT120215-S0303 73 MT120215-P1210-S241224 243
MT120215-P031030 73 MT120215-P3610360 243
MT120215-S0606 88 MT120215-S42042 273
MT120215-P0210-S0424 88 MT120215-P0610-S36636273
MT120215-P0410-S0242 88 MT120215-P1210-S301230273
MT120215-P061060 88 MT120215-S48048 303
MT120215-S12012 118 MT120215-P0610-S42642303
MT120215-P0210-S10210118 MT120215-P0910-S39939303
MT120215-P0310-S0939118 MT120215-P1210-S361236303
MT120215-P0610-S0666118 MT120215-P1810-S301830303
MT120215-P0810-S0484118 MT120215-P2410-S242424303
MT120215-P1010-S02102118 MT120215-S60060 363
MT120215-P1210120118 MT120215-P0610-S54654363
MT120215-S18018 148 MT120215-P0910-S51951363
MT120215-P0210-S16216148 MT120215-P1210-S481248363
MT120215-P0410-S14414148 MT120215-S72072 428
MT120215-P0610-S12612148 MT120215-P0610-S66666428
MT120215-P0810-S10810148 MT120215-P1210-S601260428
MT120215-P1010-S08108148 MT120215-P2410-S482448428
MT120215-P1210-S06126148 MT120215-P3610-S363636428
MT120215-P1410-S04144148 MT120215-S84084 488
MT120215-P1610-S02162148 MT120215-P1210-S721272488
MT120215-S24024 178 MT120215-P2410-S602460488
MT120215-P0410-S20420178 MT120215-P3610-S483648488
MT120215-P0610-S18618178 MT120215-S96096 548
MT120215-P1210-S121212178 MT120215-P1210-S841284548
MT120215-P1810-S06186178 MT120215-P2410-S722472548
MT120215-P2410240178 MT120215-P3610-S603660548
MT120215-S30030 208 MT120215-P4210-S544254548
MT120215-P0610-S24624208 MT120215-S1080108 613
MT120215-P1210-S181218208 MT120215-P1210-S961296613
MT120215-P1810-S121812208 MT120215-P2410-S842484613
MT120215-P2410-S06246208 MT120215-P3610-S723672613
MT120215-P3010300208 MT120215-P4810-S604860613

注:10A和 信号(5A)可以任意组合,详细请咨询客服。可在开云网页版上进行非标定制,请咨询客服。

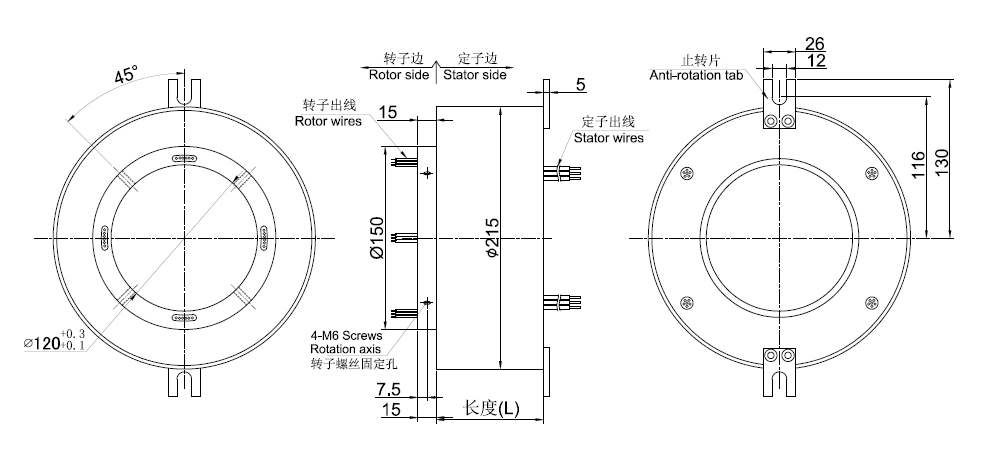

标准图纸
