过孔式滑环

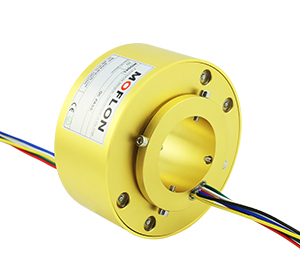

MT50119系列 标准整体式精密导电滑环
  • · 外径119mm, 通孔直径为50mm(适用于<=50mm)的标准系列整体式精密导电滑环。*注意:如需<50mm的内孔,可通过加内衬轴套解决。
  • · 标准化产品,有库存
  • · 很多情况下,我们称之为旋转电源连接器,电路旋转连接器或者是电旋转接头
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压

典型应用:

过孔式导电滑环是目前工业滑环里面性价比最高,最畅销的一个系列产品,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:如各种雷达,安防设备,娱乐设备,各种机器人、机械手,各种浮空器,各种风力发电设备吹瓶机,灯检机,各种转台,游乐游艺设备,虚拟3D,VR设备, 车载卫星天线,船载卫星电线,电缆卷筒,擦窗机设备,旋转餐桌,旋转舞台,旋转屏幕,旋转餐厅,电动工程机械,最新的VR模拟仿真设备等。;

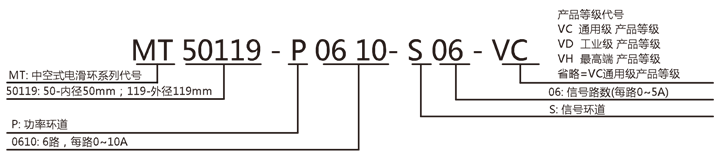

滑环型号订购说明:


滑环等级选型表
产品等级代号最高转速工作寿命接触材料
VC(通用级)250RPM2000万转贵金属
VD(工业级)600RPM8000万转镀金-镀金
VH(高端级)1000RPM1.5亿转金合金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度1000VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT50119系列 过孔滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MT50119-S020236 MT50119-S36036169.2
MT50119-P02102036 MT50119-P0610-S30630169.2
MT50119-S030339.8 MT50119-P1210-S241224169.2
MT50119-P03103039.8 MT50119-P3610360169.2
MT50119-S060651.2 MT50119-S42042192
MT50119-P0210-S042451.2 MT50119-P0610-S36636192
MT50119-P0410-S024251.2 MT50119-P1210-S301230192
MT50119-P06106051.2 MT50119-S48048217.8
MT50119-S1201274 MT50119-P0610-S42642217.8
MT50119-P0210-S1021074 MT50119-P0910-S39939217.8
MT50119-P0310-S093974 MT50119-P1210-S361236217.8
MT50119-P0610-S066674 MT50119-P1810-S301830217.8
MT50119-P0810-S048474 MT50119-P2410-S242424217.8
MT50119-P1010-S0210274 MT50119-S60060263
MT50119-P121012074 MT50119-P0610-S54654263
MT50119-S1801896.8 MT50119-P0910-S51951263
MT50119-P0210-S1621696.8 MT50119-P1210-S481248263
MT50119-P0410-S1441496.8 MT50119-S72072312.6
MT50119-P0610-S1261296.8 MT50119-P0610-S66666312.6
MT50119-P0810-S1081096.8 MT50119-P1210-S601260312.6
MT50119-P1010-S0810896.8 MT50119-P2410-S482448312.6
MT50119-P1210-S0612696.8 MT50119-P3610-S363636312.6
MT50119-P1410-S0414496.8 MT50119-S84084358.2
MT50119-P1610-S0216296.8 MT50119-P1210-S721272358.2
MT50119-S24024119.6 MT50119-P2410-S602460358.2
MT50119-P0410-S20420119.6 MT50119-P3610-S483648358.2
MT50119-P0610-S18618119.6 MT50119-S96096403.8
MT50119-P1210-S121212119.6 MT50119-P1210-S841284403.8
MT50119-P1810-S06186119.6 MT50119-P2410-S722472403.8
MT50119-P2410240119.6 MT50119-P3610-S603660403.8
MT50119-S30030142.4 MT50119-P4210-S544254403.8
MT50119-P0610-S24624142.4 MT50119-S1080108453.4
MT50119-P1210-S181218142.4 MT50119-P1210-S961296453.4
MT50119-P1810-S121812142.4 MT50119-P2410-S842484453.4
MT50119-P2410-S06246142.4 MT50119-P3610-S723672453.4
MT50119-P3010300142.4 MT50119-P4810-S604860453.4

注:以上的各种规格的导电滑环,电路旋转连接器,电旋转接头,10A和 信号(5A)可以任意组合,详细请咨询客服。可在开云网页版上进行非标定制滑环,请咨询客服。

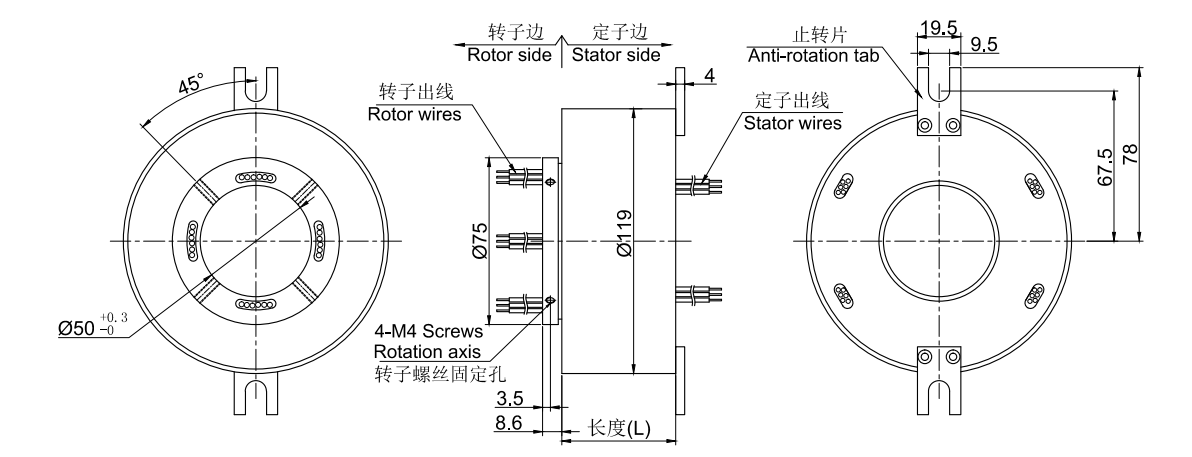

标准图纸
