工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等；
| 产品等级选型表 | |||
| 产品等级代号 | 最高转速 | 工作寿命 | 密封件 |
| VC（通用级） | 100RPM | 1000万转 | 国内知名品牌密封件 |
| VD（工业级） | 300RPM | 3000万转 | 进口密封件 |
| 技术规格参数 | ||||
| 旋转接头部分技术指标 | 机械技术指标 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 通道数 | 6进6出 | 工作寿命 | 参考产品选型等级 | |
| 最大压力 | 10MPa (可定制高压)，真空 0.01torr | 额定转速 | 参考产品选型等级 | |
| 扭矩 | 与接口尺寸相关，详细咨询技术 | 工作温度 | -30℃~80℃ | |
| 电气技术指标 | 工作湿度 | 0~85% RH | ||
| 参数 | 数值 | 接触材料 | 贵金属 | |
| 功率 | 信号 | 壳体材料 | 铝合金 | |
| 额定电压 | 0~440VAC/VDC | 0~440VAC/VDC | 防护等级 | IP51 |
| 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC | ||
| 导线规格 | AWG17#镀锡铁氟龙 | AWG22#镀锡铁氟龙 | ||
| 导线长度 | 标准长度300mm（可据要求调整） | |||
| 绝缘强度 | 500VAC@50Hz，60s | |||
| 动态电阻变化值 | <0.01Ω | |||

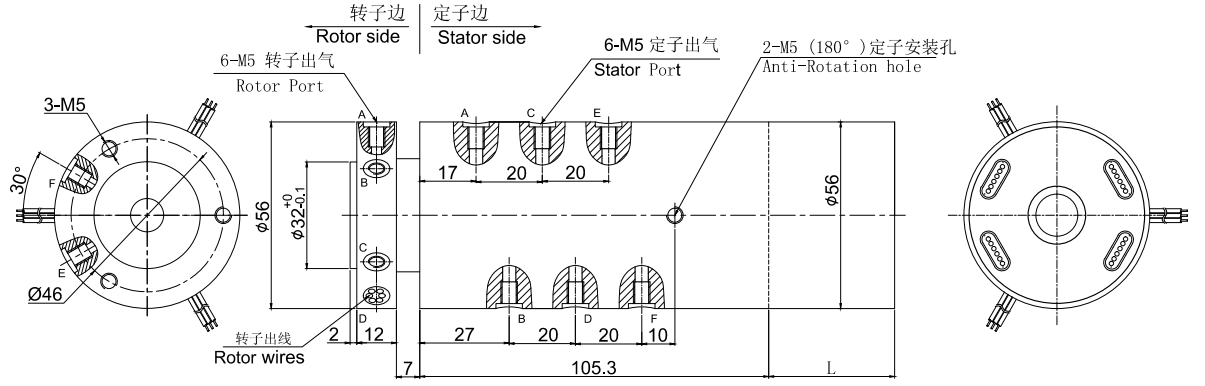

注：10A和信号(5A) 可以任意组合，最大可到96路，详细请咨询客服。6进6出旋转接头，6路气液电滑环，气液电组合滑环可在开云网页版上进行非标定制，请咨询客服。 MAPH600F-01 尺寸图
 MAPH600F-02 尺寸图

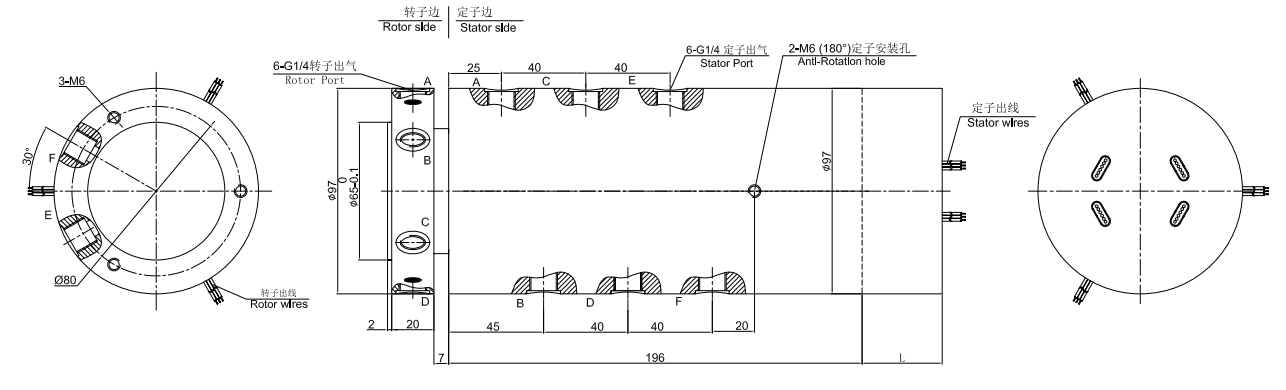

 MAPH600F-03 尺寸图
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
