多通道液压旋转接头
MAPH1600系列 (16进16出 气/液+电一体滑环)
  • · MAPH1600 气/液+电 旋转接头,可通M5、G1/8、G1/4、G3/8、G1/2大小管径
  • · 且可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等
  • · 标准为法兰安装形式,16进16出旋转接头,16路气液滑环,气液电组合滑环可定制空心轴安装
  • · 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等

典型应用:

工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等;

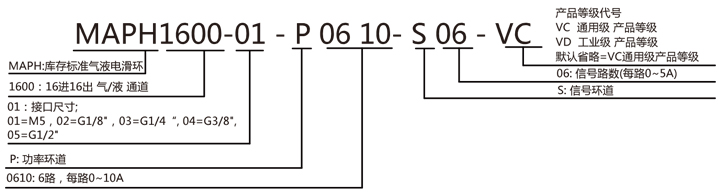

型号订购说明:

产品等级选型表
产品等级代号最高转速工作寿命密封件
VC(通用级)100RPM1000万转国内知名品牌密封件
VD(工业级)300RPM3000万转进口密封件

技术规格参数
旋转接头部分技术指标机械技术指标
参数数值参数数值
通道数16进16出工作寿命参考产品选型等级
最大压力10MPa (可定制高压),真空 0.01torr额定转速参考产品选型等级
扭矩与接口尺寸相关,详细咨询客服工作温度-30℃~80℃
电气技术指标工作湿度0~85% RH
参数数值接触材料贵金属
功率信号壳体材料铝合金
额定电压0~440VAC/VDC0~440VAC/VDC防护等级IP51
绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
导线规格AWG17#镀锡铁氟龙AWG22#镀锡铁氟龙
导线长度标准长度300mm(可据要求调整)
绝缘强度500VAC@50Hz,60s
动态电阻变化值<0.01Ω



MAPH1600-01 气液电一体滑环选型表
(接头大小=M5, 气管规格3~6mm)
型号气(液)通道10A信号/5A长度 L(mm)型号气(液)通道10A信号/5A长度 L(mm)
MAPH1600-01-S0616进16出0638MAPH1600-01-P0810-S1016进16出81071.6
MAPH1600-01-P0210-S0416进16出2438MAPH1600-01-P1010-S0816进16出10871.6
MAPH1600-01-P0410-S0216进16出4238MAPH1600-01-P1210-S0616进16出12671.6
MAPH1600-01-P061016进16出6038MAPH1600-01-P1410-S0416进16出14471.6
MAPH1600-01-S1216进16出12054.8MAPH1600-01-P1610-S0216进16出16271.6
MAPH1600-01-P0210-S1016进16出21054.8MAPH1600-01-S2416进16出02488.4
MAPH1600-01-P0310-S0916进16出3954.8MAPH1600-01-P0410-S2016进16出42088.4
MAPH1600-01-P0610-S0616进16出6654.8MAPH1600-01-P0610-S1816进16出61888.4
MAPH1600-01-P0810-S0416进16出8454.8MAPH1600-01-P1210-S1216进16出121288.4
MAPH1600-01-P1010-S0216进16出10254.8MAPH1600-01-S3016进16出030105.2
MAPH1600-01-P121016进16出12054.8MAPH1600-01-P0610-S2416进16出624105.2
MAPH1600-01-S1816进16出01871.6MAPH1600-01-S3616进16出036125
MAPH1600-01-P0210-S1616进16出21671.6MAPH1600-01-S4216进16出042141.8
MAPH1600-01-P0410-S1416进16出41471.6MAPH1600-01-S4816进16出048158.6
MAPH1600-01-P0610-S1216进16出61271.6

注:10A和信号(5A) 可以任意组合,最大可到96路,详细请咨询客服。16进16出旋转接头,16路气液滑环,气液电组合滑环可在开云网页版上进行非标定制,请咨询客服。

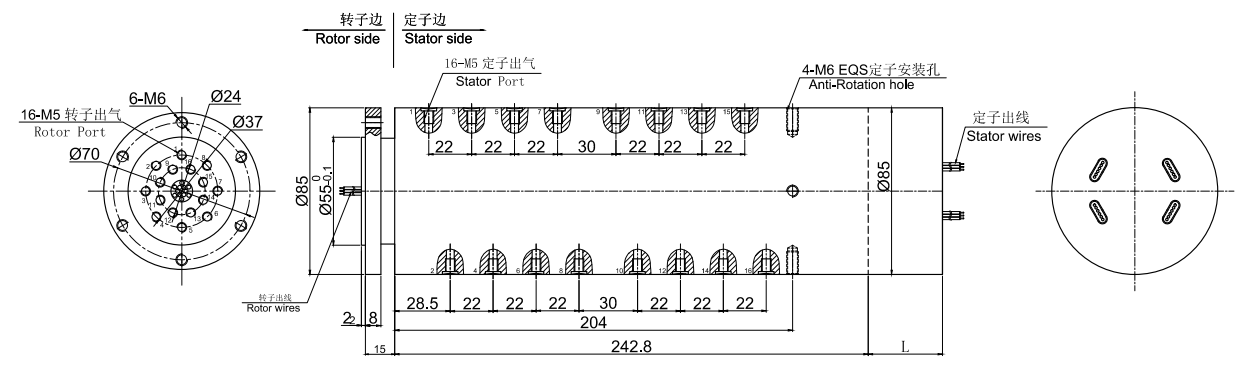

MAPH1600-01 尺寸图
