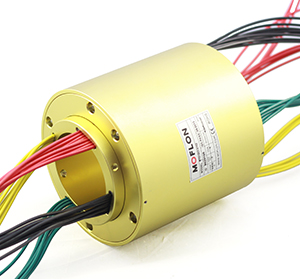

MW系列滑环多应用于小型风力发电机、电镀行业设备、加热滚动等需要大功率，大电流的应用设备。MW2025系列 大电流导电环(热电偶滑环)是专为加热器，加热滚筒等设备设计的专用滑环。

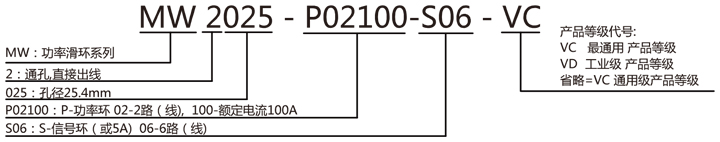

| 产品等级表 | |||
| 产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
| VC（通用级） | 100RPM | 1000万转 | 贵金属 |
| VD（工业级） | 200RPM | 3000万转 | 金-金 |
| 技术规格参数 | |||
| 机械技术指标 | 电气技术指标 | ||
| 参数 | 数值 | 参数 | 数值 |
| 工作寿命 | 参考产品选型等级 | 功率 | |
| 额定转速 | 参考产品选型等级 | 额定电压 | 0~690VAC/VDC |
| 工作温度 | -30℃~80℃ | 绝缘电阻 | ≥1000MΩ/500VDC |
| 工作湿度 | 0~85% RH | 导线规格 | AWG8#=50A， 或AWG8并线 |
| 接触材料 | 参考产品选型等级 | 导线长度 | 标准长度300mm（可据要求调整） |
| 壳体材料 | 铝合金 | 绝缘强度 | 500VAC@50Hz，60s |
| 转动扭矩 | 0.1N·m；+0.03N·m/1路 | 动态电阻变化值 | <0.01Ω |
| 防护等级 | IP51 | ||

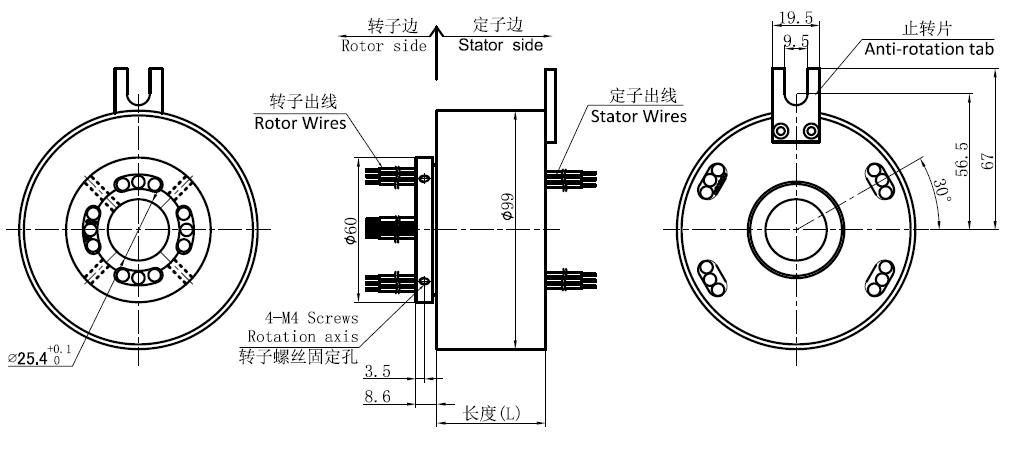

注：N个50A 电流环并起来可作为1路N*50A电流环使用；比如: 2环50A 并起来做作为 1路100A 使用。 可根据客户要求，可增加信号环道，热电偶信号环道，耐高温等级可选，请咨询客服。 标准图纸  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
经过多年的经验积累，默孚龙拥有20万多个产品3D图档数据库，
由于互联网的开放性和同行竞争，需要产品3D图档的客户请留下电子邮箱或者QQ。
审核完联系方式后，我们的系统将在5分钟内把3D自动发动到您的电子邮箱！
