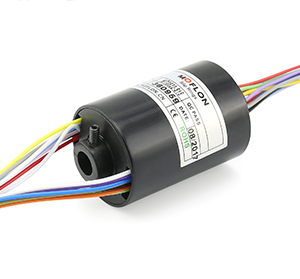

MT0317系列 标准系列整体式精密导电滑环
MT0317系列 标准系列整体式精密导电滑环
  • · 通孔直径为3mm(适用于<=3mm)的标准系列整体式精密导电滑环。
  • · 采用先进的贵金属簇刷式多点接触,在极低的摩擦力下保证接触可靠。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压

典型应用:

过孔式导电滑环是目前工业滑环里面性价比最高,最畅销的一个系列产品,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:如各种雷达,安防设备,娱乐设备,各种机器人、机械手,各种浮空器,各种风力发电设备吹瓶机,灯检机,各种转台,游乐游艺设备,虚拟3D,VR设备, 车载卫星天线,船载卫星电线,电缆卷筒,擦窗机设备,旋转餐桌,旋转舞台,旋转屏幕,旋转餐厅,电动工程机械,最新的VR模拟仿真设备等。;

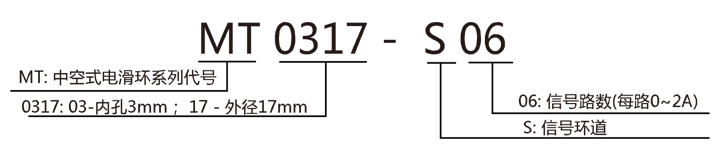

型号订购说明:


技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命1000万转功率信号
额定转速250RPM额定电压0~240VAC/VDC0~240VAC/VDC
工作温度-30℃~80℃绝缘电阻≥500MΩ/500VDC≥500MΩ/500VDC
工作湿度0~85% RH导线规格AWG28#镀银铁氟龙AWG28#镀银铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm(可据要求调整)
壳体材料工程塑料绝缘强度500VAC@50Hz,60s
转动扭矩0.05N.m;+0.02N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT0317系列中空式电滑环选型表
型号信号或2A长度 L(mm)
MT0317-S02213.3
MT0317-S03313.3
MT0317-S04413.3
MT0317-S06621
MT0317-S08821

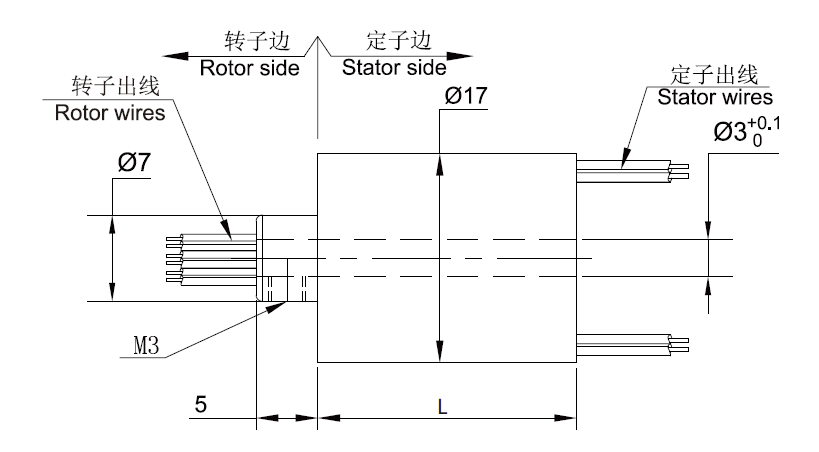

标准图纸


同系列更多产品参考:
