MSDI056系列 单通道高清HD-SDI滑环
MSDI056系列 单通道高清HD-SDI滑环
  • · MSDI056系列高清滑环,HD-SDI电气滑环,支持1路HD-SDI高清信号(同轴电缆) + 1~48路信号(2A)同时传输,专门为高清视频信号1080P而设计研发的一款高端导电滑环. 最高速率可达2.3GHZ, 能混合1~30路信号和功率电流10A或者以上。
  • · 产品采用美国军工表面处理工艺,超硬金镀层处理,保证极低电阻波动和超长工作寿命。
  • · 主要用于传输中小型系统微弱控制信号,微弱电流。如视频,控制,传感,电源,以太网。
  • · 典型应用:高清安防监控,摄影摄像,高清摄像。

典型应用:

高清滑环是用于高清视频信号(包括1080P,4K或者8K)传输和通信的一款产品,主要应用于360度连续旋转且需要保证电源,高清,超高清视频信号不能中断的场合:如各种高端摄像车,电影拍摄设备,无人汽车,军用无人机吊舱,工业无人机吊舱,高清摄像头云台,球机等;

技术规格参数
高清旋转接头技术参数
参数数值参数数值
频率DC-2.3GHz插入损耗0.65dB/1GHz Max
掺入损耗波动+/-0.05dB回损-18 dB/1GHz Max
输入输出RG-179/U最大转速50RPM
电压驻波比VSWR≤1.3电压驻波比波动+/-0.05
寿命2亿转接头类型BNC/F
阻抗75 ohms额定电流直流1A(最大)
电气技术指标
参数数值
功率信号
额定电压0~440VAC/VDC0~440VAC/VDC
绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
导线规格AWG17#镀锡铁氟龙AWG28#镀锡铁氟龙
导线长度标准长度300mm(可据要求调整)
绝缘强度500VAC@50Hz,60s
动态电阻变化值<0.01Ω
机械技术指标
参数数值
工作寿命1000万转
额定转速250RPM
工作温度-30℃~80℃
工作湿度0~85% RH
接触材料金-金
壳体材料铝合金
转动扭矩0.1N.m;+0.03N.m/6路
防护等级IP51


MSDI056 高清滑环选型表
型号HD-SDI高清10A信号
或5A
长度L
(mm)
型号HD-SDI高清10A信号
或5A
长度L
(mm)
MSDI056-S021xRG179(75Ω),2.3Ghz0226.8MSDI056-P1010-S081xRG179(75Ω),2.3Ghz10871.5
MSDI056-P02101xRG179(75Ω),2.3Ghz 2 026.8MSDI056-P1210-S061xRG179(75Ω),2.3Ghz 12 671.5
MSDI056-S031xRG179(75Ω),2.3Ghz0 3 29.6MSDI056-P1410-S041xRG179(75Ω),2.3Ghz 14 471.5
MSDI056-P03101xRG179(75Ω),2.3Ghz 3029.6MSDI056-P1610-S021xRG179(75Ω),2.3Ghz 16 271.5
MSDI056-S061xRG179(75Ω),2.3Ghz0 6 38MSDI056-S241xRG179(75Ω),2.3Ghz 0 24 88.4
MSDI056-P0210-S041xRG179(75Ω),2.3Ghz 2 438MSDI056-P0410-S201xRG179(75Ω),2.3Ghz 4 2088.4
MSDI056-P0410-S021xRG179(75Ω),2.3Ghz 4238MSDI056-P0610-S181xRG179(75Ω),2.3Ghz 6 1888.4
MSDI056-P06101xRG179(75Ω),2.3Ghz 6038MSDI056-P1210-S121xRG179(75Ω),2.3Ghz 12 1288.4
MSDI056-S121xRG179(75Ω),2.3Ghz0 12 54.8MSDI056-P1810-S061xRG179(75Ω),2.3Ghz 18 688.4
MSDI056-P0210-S101xRG179(75Ω),2.3Ghz 2 1054.8MSDI056-P24101xRG179(75Ω),2.3Ghz 24 088.4
MSDI056-P0310-S091xRG179(75Ω),2.3Ghz 3 954.8MSDI056-S301xRG179(75Ω),2.3Ghz 0 30 105.2
MSDI056-P0610-S061xRG179(75Ω),2.3Ghz 6 654.8MSDI056-P0210-S281xRG179(75Ω),2.3Ghz 2 28105.2
MSDI056-P0810-S041xRG179(75Ω),2.3Ghz 8 454.8MSDI056-P0410-S261xRG179(75Ω),2.3Ghz 4 26105.2
MSDI056-P1010-S021xRG179(75Ω),2.3Ghz 10254.8MSDI056-P0610-S241xRG179(75Ω),2.3Ghz 6 24105.2
MSDI056-P12101xRG179(75Ω),2.3Ghz 12054.8MSDI056-S361xRG179(75Ω),2.3Ghz 0 36 122
MSDI056-S181xRG179(75Ω),2.3Ghz0 18 71.5MSDI056-P0410-S321xRG179(75Ω),2.3Ghz 4 32122
MSDI056-P0210-S161xRG179(75Ω),2.3Ghz 2 1671.5MSDI056-P0610-S301xRG179(75Ω),2.3Ghz 6 30122
MSDI056-P0410-S141xRG179(75Ω),2.3Ghz 4 1471.5MSDI056-S421xRG179(75Ω),2.3Ghz 0 42 138.8
MSDI056-P0610-S121xRG179(75Ω),2.3Ghz 6 1271.5MSDI056-P0410-S381xRG179(75Ω),2.3Ghz 4 38138.8
MSDI056-P0810-S101xRG179(75Ω),2.3Ghz 8 1071.5MSDI056-S481xRG179(75Ω),2.3Ghz 0 48 155.6

注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。
10A 和 信号(5A) 可以任意组合,详细请咨询客服。高清滑环,HD-SDI电气滑环可在开云网页版上进行非标定制,请咨询客服。

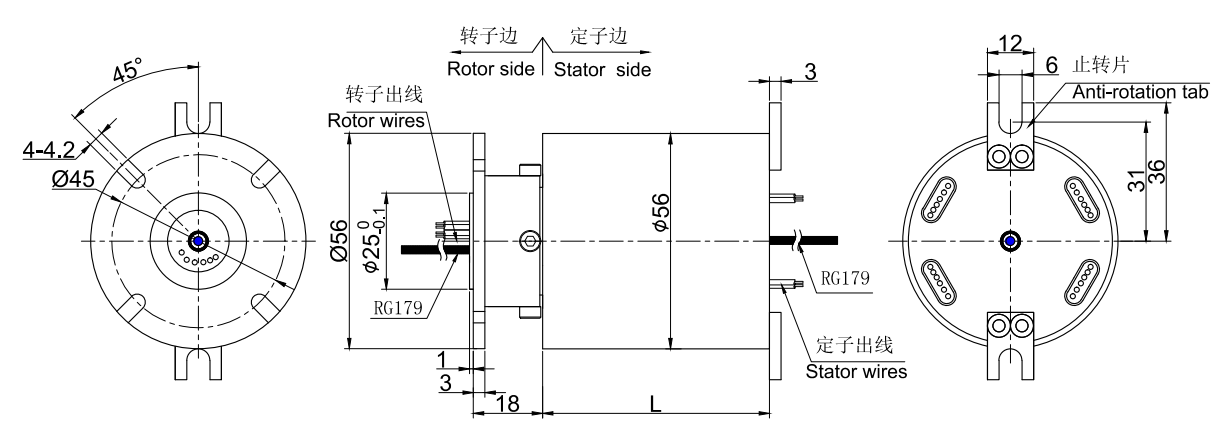

标准图纸
