此款气动旋转接头是一款扭力小，性价比超高的旋转接头（也叫气滑环或者气电）， 速度最大可达600RPM, 可单独传输压缩空气，真空负压的同时，也同时能够传输电源信号，主要应用于360度连续旋转且需要保证气压，真空，电源，信号不能中断的场合：如各种自动化非标设备，锂电池设备，手机测试设备，手机高端装备设备，各种激光设备，涂布机 、涂覆隔膜设备 、软包电池用包装膜设备，邦定设备 、贴合设备，电子半导体工业自动化设备；光电平板显示（LCD/LCM/TP/OLED/PDP）工业自动化设备、检测设备、其他自动化非标专业设备等等。
| 技术规格参数 | ||||
| 旋转接头部分技术指标 | 机械技术指标 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 通道数 | 2进2出, G1/8" | 工作寿命 | 1000万转以上 | |
| 最大压力 | 1MPa (可定制高压)，真空 0.01torr | 额定转速 | 500RPM | |
| 扭矩 | 与接口尺寸相关，详见选型表 | 工作温度 | -30℃~80℃ | |
| 电气技术指标 | 工作湿度 | 0~85% RH | ||
| 参数 | 数值 | 接触材料 | 贵金属 | |
| 功率 | 信号 | 壳体材料 | 铝合金 | |
| 额定电压 | 0~240VAC/VDC | 0~240VAC/VDC | 防护等级 | IP51 |
| 绝缘电阻 | ≥500MΩ/500VDC | ≥500MΩ/500VDC | ||
| 导线规格 | AWG17#镀锡铁氟龙 | AWG22#镀锡铁氟龙 | ||
| 导线长度 | 标准长度300mm（可据要求调整） | |||
| 绝缘强度 | 500VAC@50Hz，60s | |||
| 动态电阻变化值 | <0.01Ω | |||
MK21(纯气动旋转接头) 尺寸图 2进2出G1/8"牙
MK21S-S12(S18,S24,S36) 尺寸图 2进2出G1/8"牙+12~36路信号(2A)
MK21S-S56 尺寸图 2进2出G1/8"牙

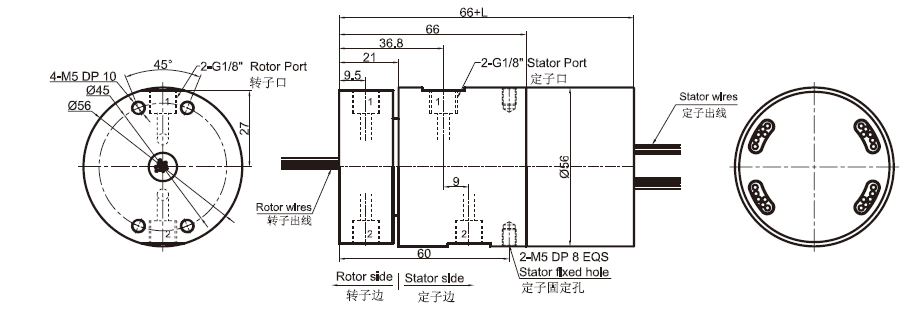

MK21-PXX-SXX 尺寸图， 2进2出G1/8牙 + 信号（5A）/10A
备注:10A和信号(5A)可以任意组合，详情请咨询客服。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
