MG086F系列 定子法兰滑环
MG086F系列 定子法兰滑环
  • · MG086F系列多通路导电滑环,多路集电环是外径86mm的定子部分带连接法兰的一系列滑环的总称。
  • · 实心滑环,中心无通孔, 适用于定子法兰端面安装
  • · 可以实现更多的路数和更大的电流。
  • · 内部走线和特殊屏蔽模块设计方便,更稳定可靠。
  • · 通常此类产品用于定制各类敏感信号或者编码器信号。

典型应用:

工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等;

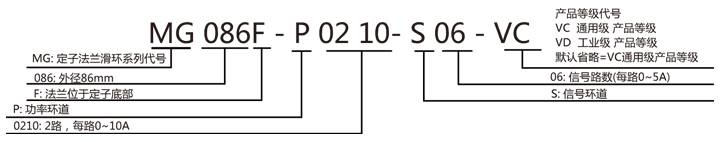

型号订购说明:


产品等级表
产品等级代号最高转速工作寿命接触材料
VC(通用级)150RPM1500万转贵金属
VD(工业级)600RPM8000万转镀金-镀金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~440VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品选型等级导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度500VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MG086F系列滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MG086F-S0202 31.6 MG086F-P1210-S12 12 12 106.4
MG086F-P02102031.6MG086F-P1810-S06 18 6106.4
MG086F-S0303 35 MG086F-P2410 24 0 106.4
MG086F-P03103035MG086F-S30 0 30 126.8
MG086F-S0606 45.2MG086F-P0610-S24 6 24 126.8
MG086F-P0210-S042445.2MG086F-P1210-S18 12 18 126.8
MG086F-P0410-S024245.2MG086F-P1810-S12 18 12 126.8
MG086F-P06106045.2MG086F-P2410-S06 24 6 126.8
MG086F-S12012 65.6MG086F-P3010 30 0 126.8
MG086F-P0210-S1021065.6MG086F-S36 0 36 147.2
MG086F-P0310-S093965.6MG086F-P0610-S30 6 30 147.2
MG086F-P0610-S066665.6MG086F-P1210-S24 12 24 147.2
MG086F-P0810-S048465.6MG086F-P3610 36 0 147.2
MG086F-P1010-S0210265.6MG086F-S42 0 42 167.6
MG086F-P121012065.6MG086F-P0610-S36 6 36167.6
MG086F-S18018 86MG086F-P1210-S30 12 30 167.6
MG086F-P0210-S1621686MG086F-S48 0 48 188
MG086F-P0410-S1441486MG086F-P0610-S42 6 42 188
MG086F-P0610-S1261286MG086F-P0910-S39 9 39 188
MG086F-P0810-S1081086MG086F-P1210-S36 12 36 188
MG086F-P1010-S0810 886MG086F-P1810-S30 18 30 188
MG086F-P1210-S0612 686MG086F-P2410-S24 24 24 188
MG086F-P1410-S04 14 486MG086F-S60 0 60 238.8
MG086F-P1610-S02 16 286MG086F-P0610-S546 54 238.8
MG086F-S24 0 24 106.4MG086F-P0910-S51 9 51 238.8
MG086F-P0410-S20 4 20106.4MG086F-P1210-S48 12 48 238.8
MG086F-P0610-S18 6 18106.4MG086F-S720 72 289.6

注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合,详细请咨询客服。可在开云网页版上进行非标定制,请咨询客服。

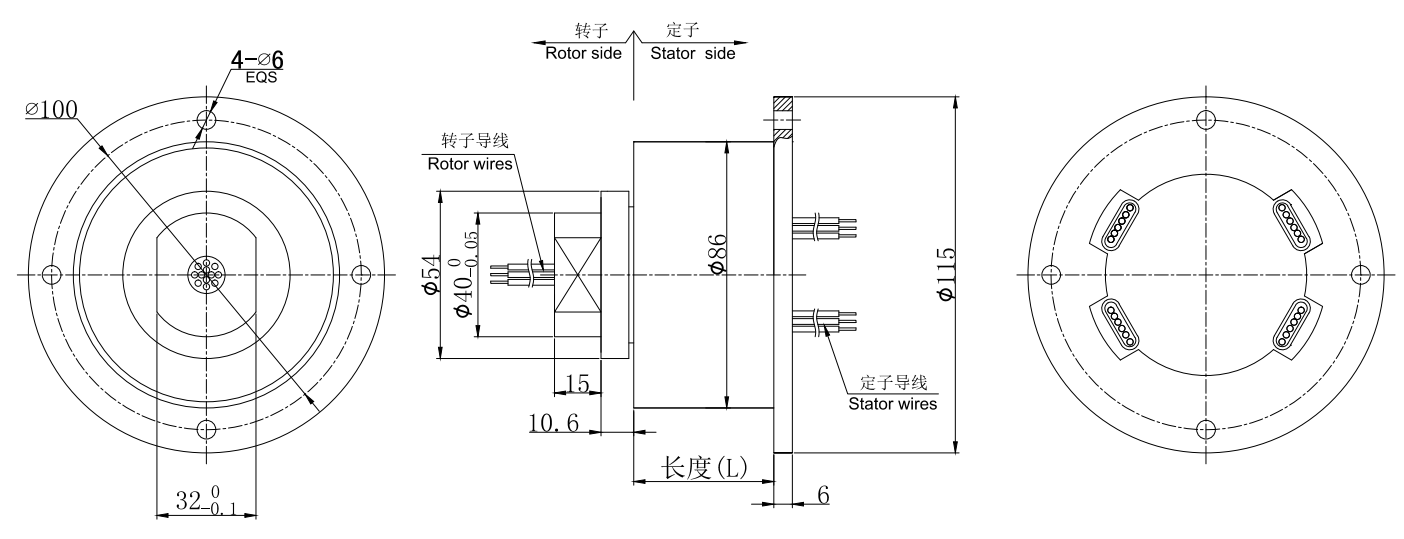

标准图纸
