CCTV, 高速球，云台，测量仪器仪表等行业，通常也叫做高速球专用滑环， 云台滑环， 价格便宜， 路数配置灵活，另外应用于高速离心机滑环 高速变位机滑环，高速转台滑环，管内摄影机，安检专用设备滑环，加热管旋转导电滑环，焊接设备滑环，旋转门滑环，机械手臂导电滑环，展览/显示设备，海运设施，圆形针织机，电阻切割机等等。；
| 产品等级表 | |||||
| MC190 和 MC1909的区别: | |||||
| 型号 | 最高转速 | 产品寿命 | 扭矩 | 壳体材料 | 电气噪音①@10Rpm |
| MC190 | 250RPM | >500万 | 0.02 N·m | ABS塑料 | 10mΩ |
| MC1909 | 1000RPM | >2000万 | 0.005 N·m | 金属 | 4mΩ |
| 技术规格参数 | ||||
| 机械技术指标 | 电气技术指标 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 工作寿命 | 见产品等级表 | 功率 | 信号 | |
| 额定转速 | 见产品等级表 | 额定电压 | 0~220VAC/VDC | 0~120VAC/VDC |
| 工作温度 | -30℃~80℃ | 绝缘电阻 | ≥100MΩ/220VDC | ≥100MΩ/150VDC |
| 工作湿度 | 0~85% RH | 导线规格 | AWG#28 teflon | AWG#28 teflon |
| 接触材料 | 见产品等级表 | 导线长度 | 标准长度300mm（可据要求调整） | |
| 壳体材料 | 见产品等级表 | 绝缘强度 | 500VAC@50Hz，60s | |
| 转动扭矩 | 0.05N.m；+0.01N.m/1路 | 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |||

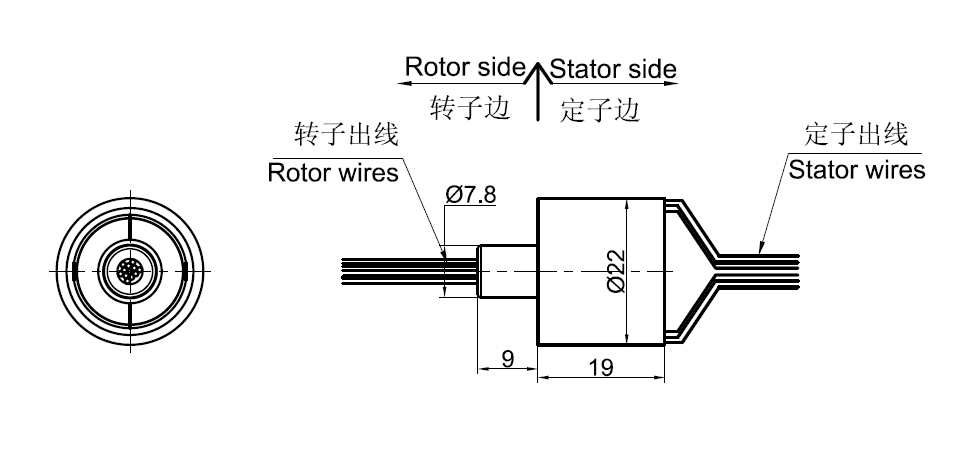

注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。如有特殊要求，请咨询客服。 MC190图纸

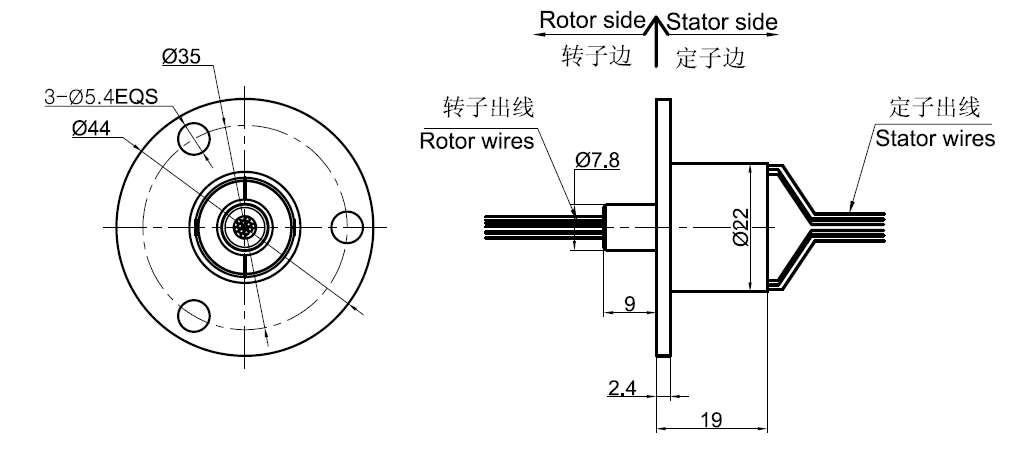

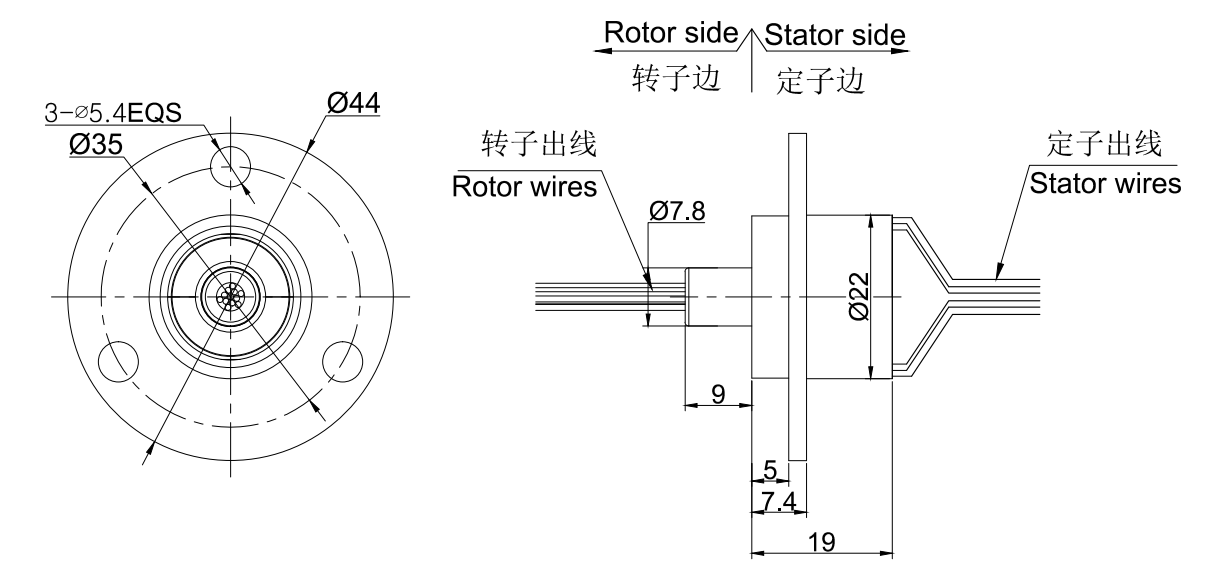

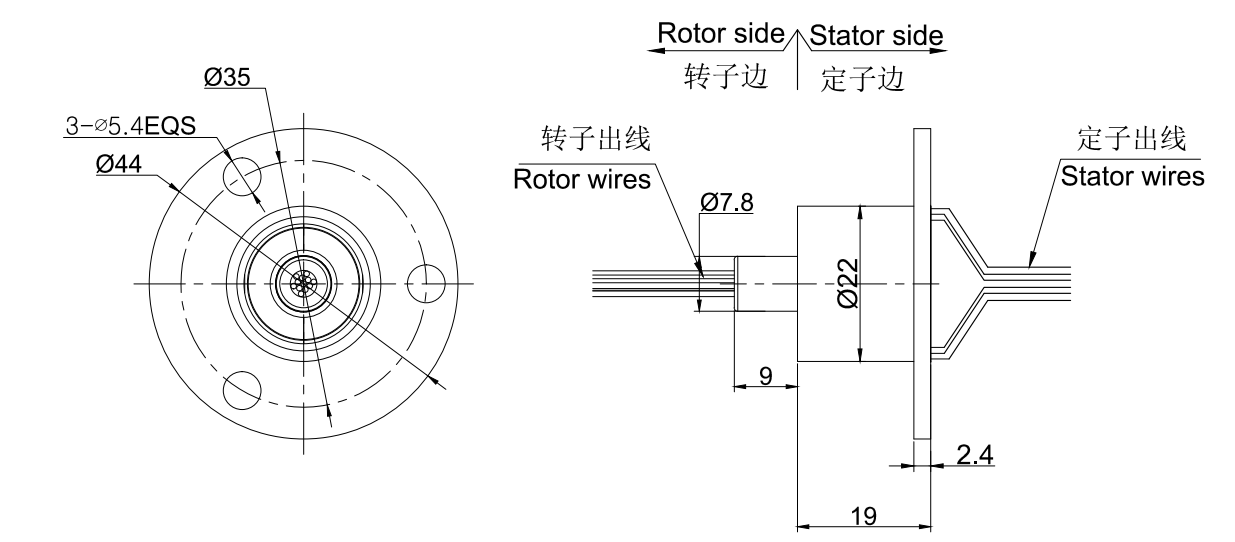

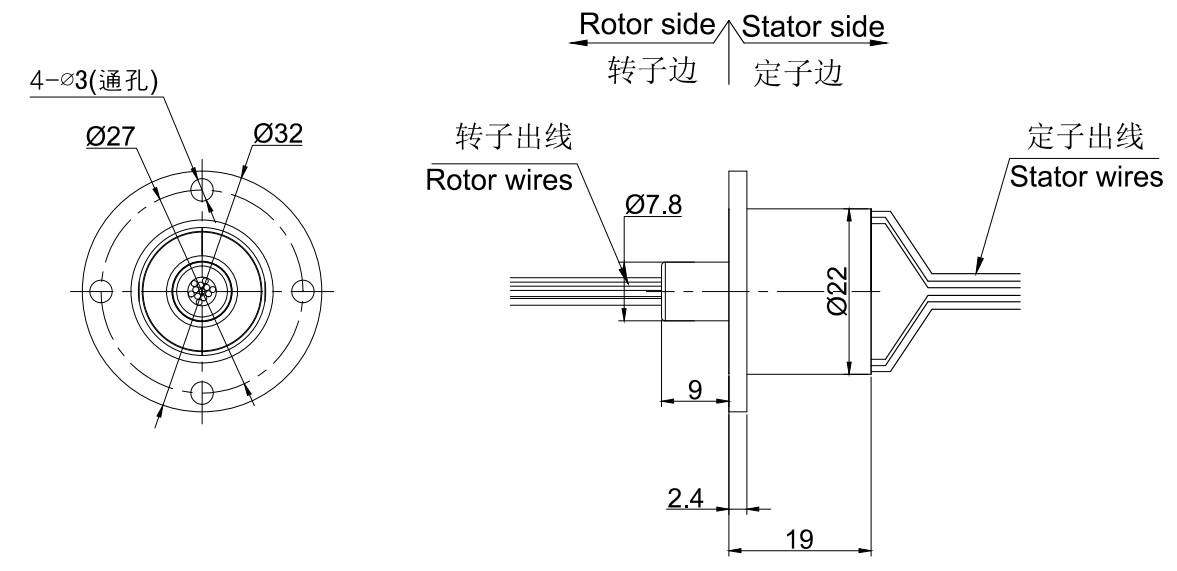

 MC190-FL01图纸

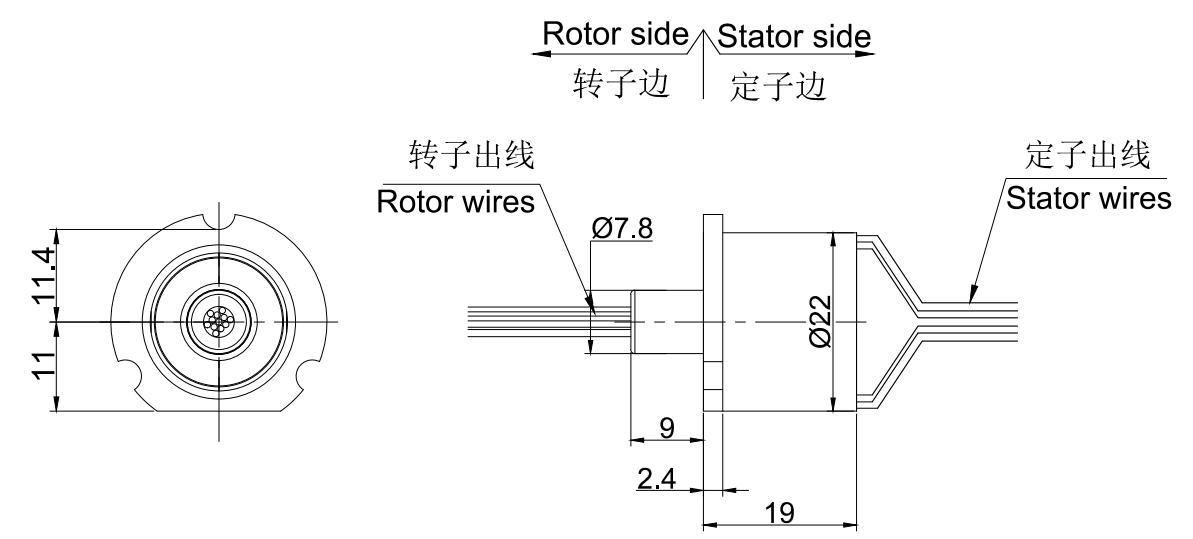

 MC190-FL02图纸

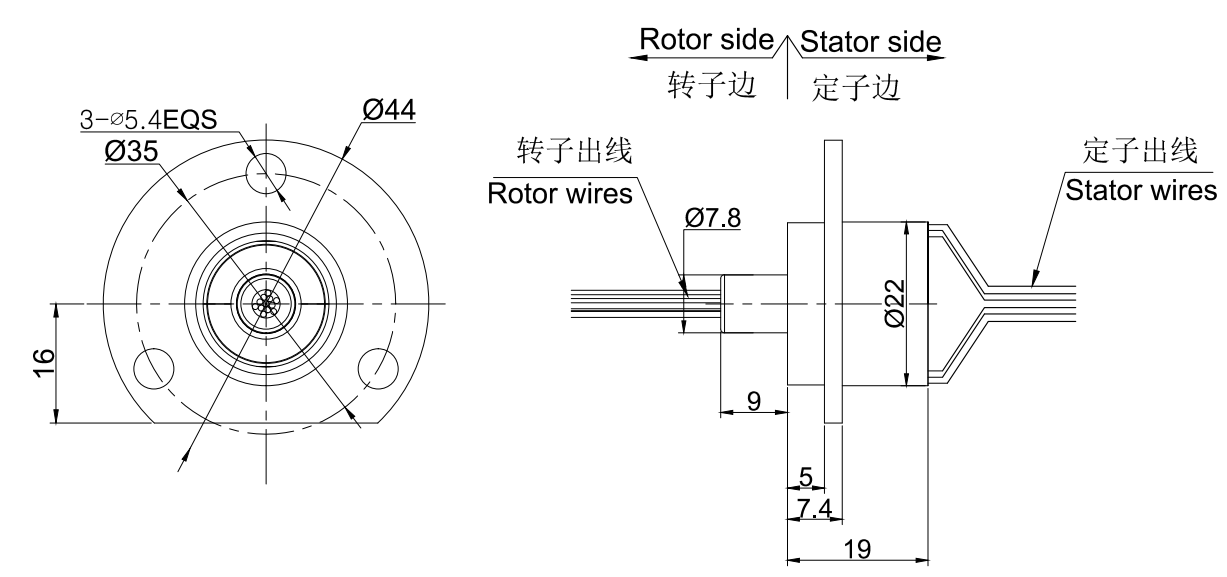

 MC190-FL03图纸

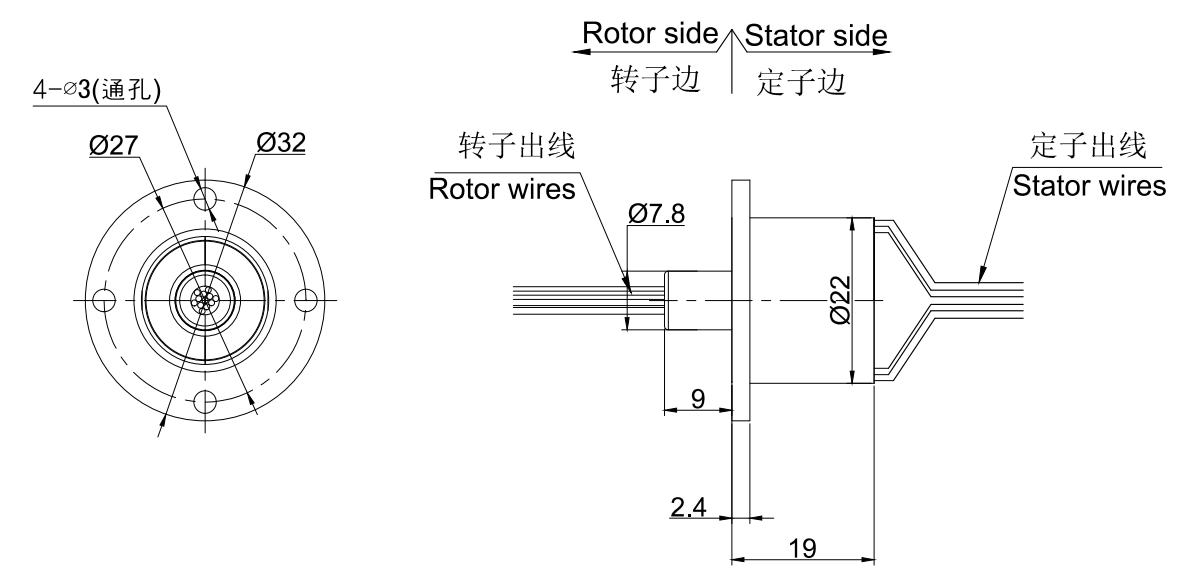

 MC190-FL04图纸
 MC190-FL05图纸
 MC190-FL06图纸
 MC190-FL07图纸
 | ||||||||||||||||||||||||||||||||||||
经过多年的经验积累，默孚龙拥有20万多个产品3D图档数据库，
由于互联网的开放性和同行竞争，需要产品3D图档的客户请留下电子邮箱或者QQ。
审核完联系方式后，我们的系统将在5分钟内把3D自动发动到您的电子邮箱！
