分体式滑环安装方式

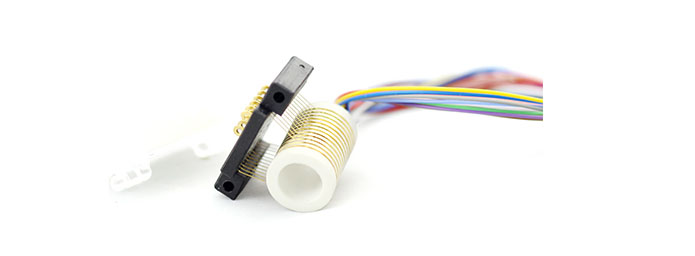

分离的转子和接触刷组合的滑环叫分体式滑环， 可以解决对安装尺寸限制的问题。

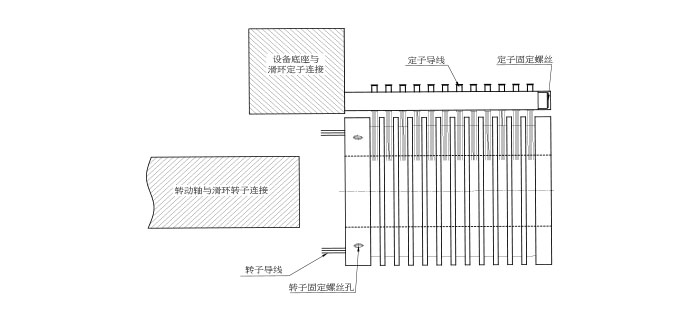

安装示意图（2D）：

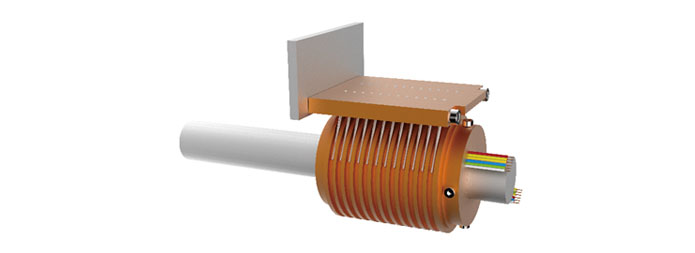

安装示意图（3D）：
安装指引：

由于分体式滑环是转子和定子分离的滑环，独立安装，因此在安装的时候特别要注意安装的相对位置，保证触点和环道有足够压力。



注意事项：

1）转子部分和定子部分独立安装，但是一定要保证同心度和转子和定子的位置，保证足够的触点压力。
2）在滑环安装时，务必要保护好导线，避免因导线绝缘层损坏而影响到产品品质。
3）滑环是精密电气元件，应该在一个干燥，少尘的环境下工作，如果环境恶劣，应增加防护措施。
4）确定固定部分的螺母不松动。 5）定子线远离转动轴，转子线远离固定部分，以免在旋转中刮伤导线。
